описание продукта

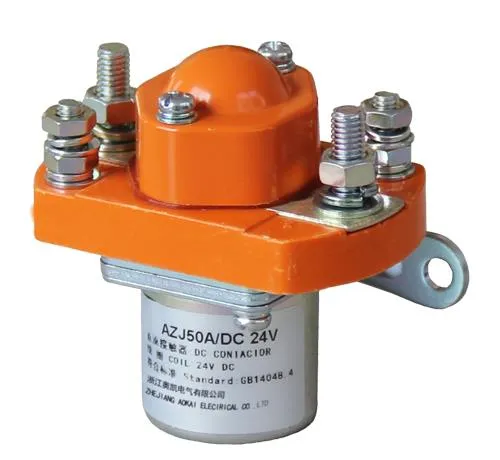

Соленоидный контактор AZJ50S 12V / 24V / 36V / 48V / 60V / 72V / 84V / 120VDC 50A, используемый в трехконтурном контакте постоянного тока автомобиля Одноконтурный контактор постоянного тока AOKAI DC
AZJ50S - одноконтактный контактор с номинальным током нагрузки 50А. Мощность катушки AZJ50S составляет менее 5,5 Вт. Время его выключения составляет менее 50 мс, а время вытягивания менее 5 мс. Сопротивление изоляции больше 50 МОм. Он имеет контактное расположение SPST-NO. Номинальное напряжение катушки настраивается в соответствии с требованиями клиента. Обычно это 12 В постоянного тока, 24 В постоянного тока и 48 В постоянного тока. Он имеет класс защиты IP66.
AZJ50S может использоваться в секциях UPS, трехколесном автомобиле, секторе бытовой техники и строительной техники.
После покупки время выполнения образца составляет около трех дней, а для массового производства может потребоваться около 14-30 дней.
| Бренд: AK / AOKAI Наименование: Контактор постоянного тока Модель: AZJ50S / BZJ50D / MZJ50D Номинальное напряжение: DC12V / 24V / 36V / 48V / 60V / 72V / 84V / 120V и т.д. Номинальный ток: 50 А Катушка: одиночная катушка Размер: 56 * 38 * 57 (Мм ) Вес: около 200 г |
СПЕЦИФИКАЦИЯ
Номинальное напряжение катушки | DC12V, 24V, 36V, 48V, 60V, 72V, 84V, 120V и т. Д. |
Номинальный ток главной цепи (A) | 50А |
Перепад напряжения в контакте с главным контуром (нагрузка: 100A) | ≤80mV |
Под (20 ± 5) ℃, Охлаждение Втягивающее напряжение | ≤70% |
Под (20 ± 5) ℃, Напряжение выключения охлаждения | ≥5%, ≤40% |
Допустимый диапазон флуктуаций напряжения катушки | ± 20% |
Время втягивания (контакты для замыкания и замыкания) | ≤30ms |
Время ожидания (контакты N / O для открытия) | ≤20ms |
Максимальное время отключения контактов | ≤5ms |
Изоляционное сопротивление | ≥50MΩ |
Диэлектрическая прочность | 50 Гц / 60 Гц 1000 В переменного тока / 1 мин |
Ток перегрузки | ≤7Ie, ≤1s |
Потребляемая мощность катушки (W) | ≤5.5W |
Электрический ресурс | 20 000 раз |
Механическая жизнь | 300 тысяч раз |
Рабочий режим | непрерывный |
Форма обратной связи | 1 НЕТ |
Материал контакта | AgCdO / AgCuO |
Номинальная нагрузка вспомогательного контакта | 2A / 48VDC, 5A / 24VDC |
Технический стандарт | GB14048.4-2010 |
ОКРУЖАЮЩАЯ СРЕДА ИСПОЛЬЗОВАНИЯ
высота над уровнем моря | ≤2Km | Температура окружающей среды | -25 ~ + 55 ℃ |
Международная степень защиты | IP50 | Тип установки | III |
Способ установки | Любые | вибрация | 2,5 г (5-50) Гц |
Влияние | 50 г, 11 мс (полусинусоидальная волна) |

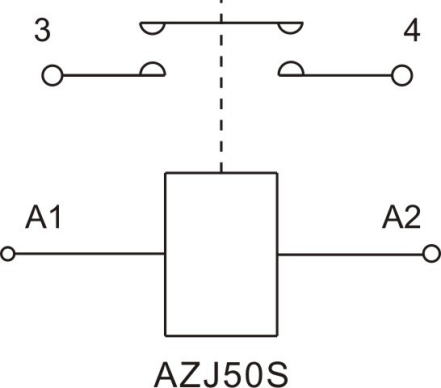

СХЕМА СХЕМЫ
МОНТАЖНАЯ СХЕМА
